| 詳細介紹： |
『Q44F、Q44H三通L型球閥』專業生產廠家，由本廠自主研發生產的【三通球閥】質量可靠、價格合理、售后服務完善�！篞44F、Q44H三通L型球閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 |
Q44F、Q44H三通L型球閥 |
產品型號 |
Q44F、Q44H |
公稱通徑 |
DN15-300 |
壓力范圍 |
1.6-3.2MPa |
閥體材質 |
鑄鋼，不銹鋼 |
『L型三通球閥』專業生產廠家，由本廠自主研發生產的【球閥】質量可靠、價格合理、售后服務完善�！篖型三通球閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享!【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域�！�球閥】特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

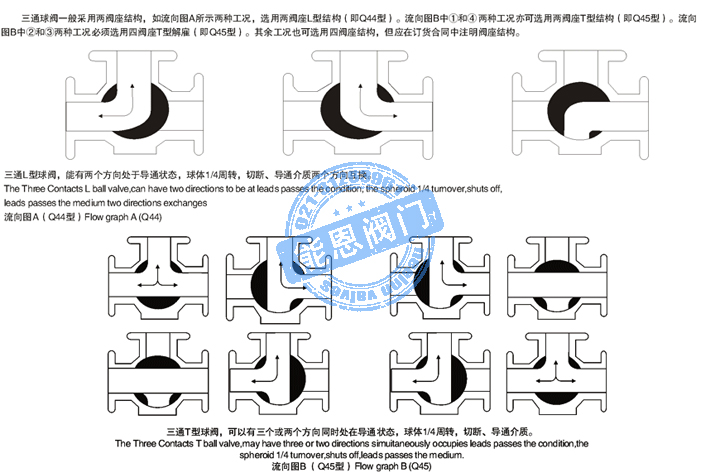

L型三通球閥概述：
L型主要連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。產品特點：（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

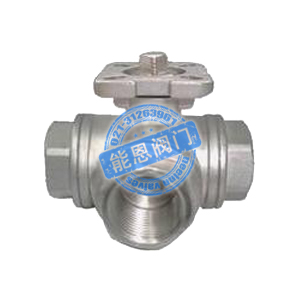

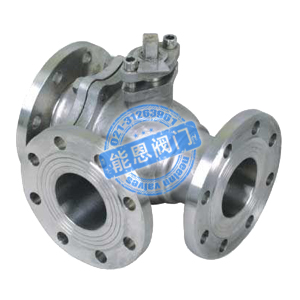

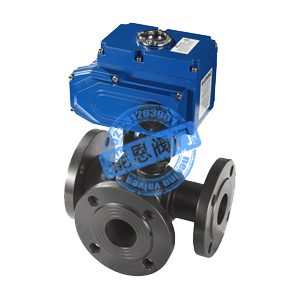

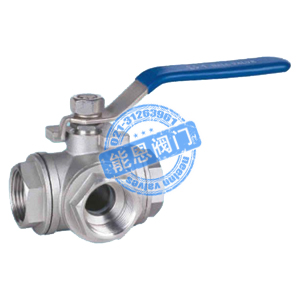

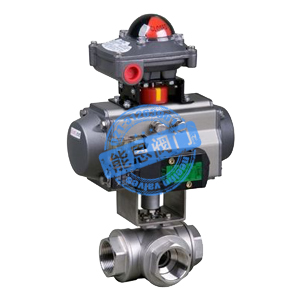

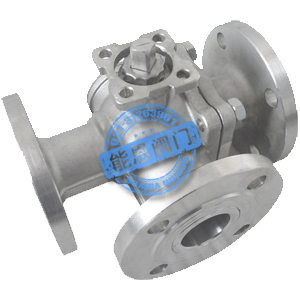

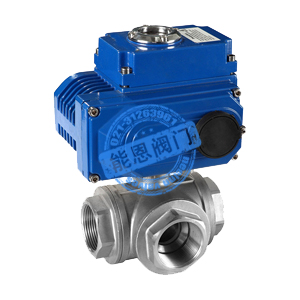

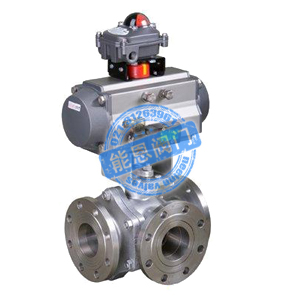

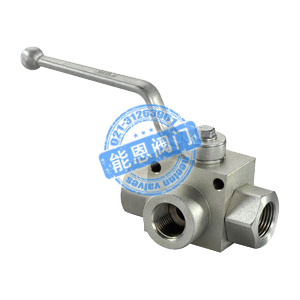

主要結構圖片：
主要性能參數：
|
型號 |
Q44F-16C |
Q44F-25C |
Q44F-40C |
Q44F-16P |
Q44F-25P |
Q44F-40P |
|
工作壓力（℃） |
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 |
|
適用溫度（℃） |
≤150 |
|
適用介質 |
水、蒸汽、油品等 |
弱腐蝕性介質 |
|
材料 |
閥體 |
碳素鋼鑄件 |
鉻鎳鈦不銹鋼鑄件 |
|
球體、閥桿 |
2Cr13 |
鉻鎳鈦不銹鋼 |
|
密封圈 |
增強聚四氟乙烯 |
|
填料 |
聚四氟乙烯 |
主要性能范圍：
|
公稱壓力
PN(MPa) |
試驗壓力 |
|
殼體 |
高壓液密封 |
低壓液密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
適用溫度 |
-28～350℃ |
|
應用規范 |
連接法蘭 |
JB79-59 GB9113、
HG20592-97、 ANSI B16.5 |
|
檢驗試驗 |
JB/T 9092-99 、API598 |
主要零件材料：
|
零件名稱 |
材質 |
|
GB |
ASTM |
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |
L型國標連接尺寸和外形 PN1.6MPa
|
型號 |
公稱通徑
DN(mm) |
尺寸 |
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
|
Q44F-16C
(P)
(R) |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
L型美標連接尺寸和外形 150Lb
|
公稱通徑 DN |
尺寸 |
|
(in) |
(mm) |
L |
D |
D1 |
D2 |
b |
f |
Z-φd |
H |
LO |
|
1/2 |
15 |
140 |
89 |
60.5 |
35 |
10 |
1.6 |
4-φ15 |
55 |
130 |
|
3/4 |
20 |
165 |
98 |
70 |
43 |
11 |
1.6 |
4-φ15 |
55 |
130 |
|
1 |
25 |
165 |
108 |
79.5 |
51 |
12 |
1.6 |
4-φ15 |
70 |
140 |
|
11/4 |
32 |
220 |
117 |
79 |
64 |
13 |
1.6 |
4-φ15 |
75 |
180 |
|
11/2 |
40 |
250 |
127 |
98.5 |
73 |
15 |
1.6 |
4-φ15 |
90 |
220 |
|
21/2 |
50 |
260 |
152 |
120.5 |
92 |
16 |
1.6 |
4-φ19 |
104 |
260 |
|
2 |
65 |
320 |
178 |
139.5 |
105 |
18 |
1.6 |
4-φ19 |
153 |
350 |
|
3 |
80 |
320 |
190 |
152.5 |
127 |
19 |
1.6 |
4-φ19 |
187 |
400 |
|
4 |
100 |
370 |
229 |
190.5 |
157 |
24 |
1.6 |
8-φ19 |
206 |
500 |
|
5 |
125 |
510 |
254 |
216 |
186 |
24 |
1.6 |
8-φ22 |
252 |
600 |
|
6 |
150 |
510 |
279 |
241.5 |
216 |
26 |
1.6 |
8-φ22 |
244 |
1000 |
|
8 |
200 |
580 |
373 |
298.5 |
270 |
29 |
1.6 |
8-φ22 |
283 |
1300 |
|
10 |
250 |
670 |
406 |
362 |
324 |
31 |
1.6 |
12-φ25 |
345 |
1600 |
|
12 |
300 |
720 |
483 |
432 |
381 |
32 |
1.6 |
12-φ25 |
420 |
2100 |
購買本公司L型三通球閥請按以下指示進行安裝：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。 （7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
聲明：本文中所有文字、數據、圖片考慮到生產工況條件不同，難免會產生偏差、不恰當或是有不充分的描述，故均適用于參考，如果您對本文中所提供的Q44F、Q44H三通L型球閥產品內容有任何疑問，請您聯系我們，我們將竭誠為您服務！ |
|
